VOCs冷凝回收系統

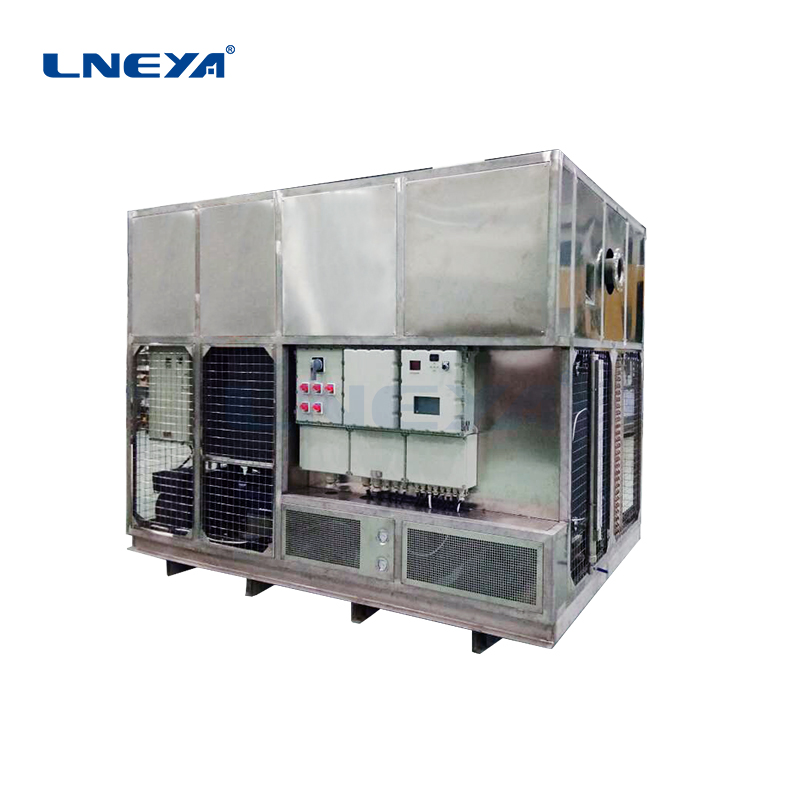

VOCs冷凝回收裝置 VOCs冷凝回收裝置
775
產品參數
應用于氣體冷凝液化回收。將VOCS氣體或其他電子氣體通過引風機接入到設備，通過降低溫度液化捕集分離到收集罐中，其他氣體排放，從而實現氣體的冷凝捕集收。
應用于氣體冷凝液化回收。將VOCS氣體或其他電子氣體通過引風機接入到設備，通過降低溫度液化捕集分離到收集罐中，其他氣體排放，從而實現氣體的冷凝捕集回收。
| 型號 | YQH-7515 / YQH-7515W | YQH-7515EX1 / YQH-7515WEX1 | YQH-7530 / YQH-7530W | YQH-7530EX1 / YQH-7530WEX1 | YQH-7550 / YQH-7550W | YQH-7550EX1 / YQH-7550WEX1 |
| 氣體流量 | 15m3/h | 15m3/h | 30m3/h | 30m3/h | 50m3/h | 50m3/h |
| 最低溫度 | -75℃ | -75℃ | -75℃ | -75℃ | -75℃ | -75℃ |
| 第一級溫度 | 0℃ | 0℃ | 0℃ | 0℃ | 0℃ | 0℃ |
| 冷箱承壓 | 8bar | 8bar | 8bar | 8bar | 8bar | 8bar |
| 換熱面積 | 1.5m2*2 | 1.5m2*2 | 3m2*2 | 3m2*2 | 5m2*2 | 5m2*2 |
| 換熱器材質 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 |
| 壓力監控 | 一二級蒸發捕集器進出口防冰堵壓力監控保護 | |||||
| 化霜控制 | 可根據壓力監控，進行化霜控制 | |||||
| 氣進出口徑 | DN25 PN16 | DN25 PN16 | DN40 PN16 | DN40 PN16 | DN50 PN16 | DN50 PN16 |
| 回收液儲罐 | 7L? 可選配安裝回收輸送泵 | 10L? 可選配安裝回收輸送泵 | 15L 可選配安裝回收輸送泵 | |||
| 排液口口徑 | ZG1/2 | ZG1/2 | ZG1/2 | ZG1/2 | ZG1/2 | ZG1/2 |
| 控制系統 | 西門子PLC | |||||
| 顯示與記錄 | 7寸彩色觸摸屏 | |||||
| 壓縮機 | 艾默生谷輪渦旋柔性壓縮機? （防爆為環氧樹脂封裝處理） | |||||
| 電源? 380V 50HZ? MAX | 3KW | 3KW | 5KW | 5KW | 8KW | 8KW |
| 尺寸 | 650*850*1850 | 900*850*1850 | 800*1200*1850 | 1000*1400*1950 | 1000*1500*1850 | 1000*1700*1950 |
| 冷卻水（水冷設備）25度 | 1300L/H 1BAR~4BAR? G3/4 | 1800L/H? 1BAR~4BAR? G3/4 | 3000L/H? 1BAR~4BAR? G3/4 | |||
| 型號 | FSZL-20 | FSZL-50 | FSZL-100 | FSZL-200 |
| 廢水蒸發能力 | 20L/H | 50L/H | 100L/H | 200L/H |
| 加熱方式 | 壓縮機制熱 | |||
| 冷卻方式 | 制冷系統捕集冷凝回收 | |||
| 控制系統 | PLC及模塊 | |||
| 低壓電氣 | 西門子/施耐德斷路器、接觸器、熱過載繼電器 | |||
| 制冷系統 | 壓縮機：艾默生谷輪渦旋壓縮機 干燥過濾器：丹佛斯 換熱器材質：SUS304 |
|||
| 節流方式 | 電子膨脹閥 | |||
| 管路材質 | SUS304 | |||
| 重量 | 450kg | 780kg | 1500kg | 2500kg |
| 輸入功率 380V | 5KW | 8KW | 15KW | 30KW |
| 設備尺寸mm | 800*1200*1850 | 1000*1500*1850 | 1450*2050*2050 | 1450*2450*2050 |
