產品介紹
集成系統為新能源動?電池樣品提供?溫、低溫及流量與壓?控制等需求。
雙層?低溫箱?于動?電池樣品的?低溫測試裝置，?前主要應?于新能源電池?業，可以直接為電池電芯或模組、PACK在試驗箱內完成?低溫充放電，或者?低溫存儲等功能，在測試電池失效時的條件下增加了防爆泄壓及消防失?裝置。
| 新能源電池綜合測試高低溫箱 | |||||||||
| 產品說明 | 雙層高低溫箱用于爆炸性樣品的高低溫測試裝置，目前主要應用于新能源電池行業，可以直接為電池電芯或模組、PACK在試驗箱內完成高低溫充放電，或者高低溫存儲等功能，在測試電池失效時的條件下增加了防爆泄壓及消防失火裝置。 | ||||||||
| 設計特點 | 1、采用上下雙層箱體設計，箱體內含防凍液電池冷卻系統，兩箱體的控制及測試系統完全獨立運行； 2、箱體門及泄壓口均加裝防爆鏈； 3、箱內采用全不銹鋼滿焊設計，可以滿足消防水0.5m儲存需求； 4、箱體保溫層設計有100mm厚，采用導熱系數低的保溫材料及耐高溫材料組成，能滿足-40度到100度長時間高低溫沖擊需求； 5、每個箱體面安裝防爆泄壓口，感應超壓時自動泄壓； 6、本裝置制冷系統采用變頻控制，結合熱氣及電加熱控制算法，高效運行，節能200%以上。 |
||||||||
| 型號 | GD-9000-2-B1-KRYCH-4A15W | GD-9000-2-B1-KRYCH-475W | GD-9000-2-B1-KRYCH-4A10W | GD-1000-B1-KRYCH-475 | |||||
| 溫度范圍 | -40℃～100℃ 防凍液 |
-40℃～100℃ 試驗箱 |
-40℃～100℃ 防凍液 |
-40℃～100℃ 試驗箱 |
-40℃～100℃ 防凍液 |
-40℃～100℃ 試驗箱 |
-40℃～100℃ 防凍液 |
-40℃～100℃ 試驗箱 |
|
| 防凍液流量控制 | 1L/min~40L/min | 1L/min~25L/min | 1L/min~25L/min | 1L/min~10L/min | |||||
| 防凍液流量控制精度 | ±0.2L/min | ±0.2L/min | ±0.2L/min | ±0.2L/min | |||||
| 防凍液壓力 | 測量顯示進出液口壓力及在觸摸屏上顯示壓力 | ||||||||
| 試驗箱尺寸(W*H*D) | 上層腔體cm | 220*322*120 | 220*322*120 | 220*322*120 | 單個腔體： 100*100*100 | ||||
| 上層腔體cm | 220*322*110 | 220*322*110 | 220*322*110 | ||||||
| 加熱功率 | 15kW | 14kW | 7.5kW | 14kW | 10kW | 14kW | 7.5kW | 6kW | |
| 制冷量 防凍液 |
135℃ | 15kW | 7.5kW | 10KW | 7.5kW | ||||
| 20°℃ | 15kW | 7.5kW | 10KW | 7.5kW | |||||
| 0℃ | 15kW | 7.5kW | 10KW | 7.5kW | |||||
| -20℃ | 10kW | 4.5kW | 6KW | 4.5kW | |||||
| -35℃ | 4kW | 1.8kW | 2.5KW | 1.8kW | |||||
| 試驗箱 | 升溫速率 | 25～+100℃≥±2℃/Min??? （空載、全程平均） （5~25℃可定制） | |||||||
| 降溫速率 | 25～-40℃≥1℃/Min?????? （空載、全程平均） （5~25℃可定制） | ||||||||
| 防凍液溫控精度 | ±0.1℃ | ||||||||
| 高低溫腔溫度均勻度 | ≤±1℃??? （空載） | ||||||||
| 循環風量 | 5000m3/h | 2500m3/h | |||||||
| 控制方式 | 分段模糊PID算法控制 | ||||||||
| 通信協議接口 | CAN/TCP/RS485 | ||||||||
| 設備內部溫度反饋 | 設備箱體內部溫度、制冷系統冷凝溫度、壓縮機吸氣溫度、冷卻水溫度(水冷設備有) | ||||||||
| 高溫降溫模塊 | 可以從高溫100℃降溫 | ||||||||
| 循環泵 | 采用磁力驅動泵 | ||||||||
| 壓縮機 | 品牌變頻壓縮機 | ||||||||
| 蒸發器 | 板式/翅片式換熱器 | ||||||||
| 制冷附件 | 艾默生/丹佛斯品牌 干燥過濾器、油分離器等 | ||||||||
| 節流方式 | 電子膨脹閥 | ||||||||
| 制冷劑 | R125/R404A | ||||||||
| 安全防護 | 相序斷相保護器、冷凍機過載保護；高壓壓力開關，過載繼電器、熱保護裝置等多種安全保障功能。 | ||||||||
| 水冷冷凝器 | 套/殼管式換熱器 | ||||||||
| 操作面板 | 10寸彩色觸摸屏,溫度曲線顯示\EXCEL 數據導出 | 7寸彩色觸摸屏,溫度曲線顯示\EXCEL 數據導出 | |||||||
| 內部預留防凍液接口 | ZG3/4 | ZG3/8 | |||||||
| 冷卻水20℃ | 25m3/H | 20m3/H | 20m3/H | 7m3/H | |||||
| 外型尺寸(W*H*D)cm | 240*560*285 | 240*560*285 | 240*560*285 | 120*205*205 | |||||
| 內底板承重 | 1500kg | 1500kg | 1500kg | 120kg | |||||
| 重量 | 4600kg | 4200kg | 4200kg | 600kg | |||||
| 電源 | 380V 50HZ | ||||||||
| 保溫材質 | 玻璃纖維棉&聚氨酯 | ||||||||
| 內箱材質 | SUS304不銹鋼拉絲板 | ||||||||
| 外箱材質 | 冷軋鋼板+噴塑 | ||||||||
| 執行滿足標準 | GB/T 2423.1;GB/T 2423.2;GB/T 2423.3;GB/T 2423.4;GB/T 5170.2;GB/T 5170.5;GB/T 11158;GB/T 10589;GB/T 10592; GB/T 10586;IEC 60068 | ||||||||
| 型 號 | GD-500-C-WS | GD-1000-C-WS | |
| 內箱尺寸(W*H*D)cm | 90*65*90 | 100*100*100 | |
| 溫度范圍 | -70~+150℃ | ||
| 升溫速率 | （空載）(+20~150℃)2℃/min （5~25℃可定制） | ||
| 降溫速率 | （空載）(+20~-70℃)1℃/min（5~25℃可定制） | ||
| 溫度均勻度 | ≤±1℃? （空載） | ||
| 濕度波動度 | ±3.0%RH(>75%RH);±5.0%RH(≤75%RH) | ||
| 溫度波動度 | ≤±1℃ | ||
| 濕度精度 | ≤±2.0%RH | ||
| 溫度精度 | ≤±0.1℃ | ||
| 內箱材質 | SUS304不銹鋼 | ||
| 外箱材質 | 冷軋鋼板+噴塑 | ||
| 保溫材質 | 玻璃纖維棉&聚氨酯 | ||
| 視窗尺寸 cm | 30*45 | 45*49 | |
| 制冷劑 | R404A/R23 | ||
| 測試孔 | φ100mm×1 | ||
| 加熱器 | 電加熱 | ||
| 風冷型冷凝器 | 翅片換熱器 | ||
| 水冷型冷凝器 | 板/套/殼管式換熱器 | ||
| 空氣循環 | 加長軸電機，不銹鋼離心風葉 | ||
| 制冷方式 | 復疊制冷 | ||
| 壓縮機 | 品牌變頻壓縮機 | ||
| 控制方式 | 分段模糊PID算法控制 | ||
| 通信協議接口 | TCP/RS485 (CAN可定制) | ||
| 操作面板 | 7寸彩色觸摸屏,溫度曲線顯示\EXCEL 數據導出 | ||
| 傳感器 | PT100A級鉑電阻 | ||
| 保護裝置 | 加熱器雙溫保護，制冷系統統保護及電器過流過載保護等 | ||
| 電源 | 380V±10% 50HZ | ||
| 外箱尺寸(W*H*D) cm | 110*212*175 | 120*232*225 | |
| 執行滿足標準 | GB/T 2423.1;GB/T 2423.2;GB/T 2423.3;GB/T 2423.4;GB/T 5170.2;GB/T 5170.5;GB/T 11158;GB/T 10589;GB/T 10592; GB/T 10586;IEC 60068-3-5 | ||
| 快速溫變試驗箱 | ||||
| 溫度范圍 | -40℃~+150℃ | -70℃~+150℃ | ||
| 型 號 | GD-500-B-KS | GD-1000-B-KS | GD-500-C-KS | GD-500-C-KS |
| 內箱尺寸(W*H*D)cm | 90*65*90 | 100*100*100 | 90*65*90 | 100*100*100 |
| 升溫速率 | (+20~+150℃)A：5℃/min（15~25℃可定制） 5℃/min可調非線性 |
|||
| 降溫速率 | （空載）(+20~-40℃)5℃/min | （空載）10℃/min（15~25℃可定制） | ||
| 溫度均勻度 | ≤±1℃? （空載） | |||
| 溫度波動度 | ≤±0.5℃ | |||
| 溫度精度 | ≤±0.1℃ | |||
| 視窗尺寸? cm | 30*45 | 45*49 | 30*45 | 45*49 |
| 冷媒型號 | R404A/R23 | |||
| 測試孔 | φ100mm×1 | |||
| 加熱器 | 電加熱 | |||
| 風冷型冷凝器 | 翅片換熱器 | |||
| 水冷型冷凝器 | 板/套/殼管式換熱器 | |||
| 空氣循環 | 加長軸電機，不銹鋼離心風葉 | |||
| 制冷方式 | 復疊制冷 | |||
| 壓縮機 | 品牌變頻壓縮機 | |||
| 控制方式 | 分段模糊PID算法控制 | |||
| 通信協議接口 | TCP/RS485 (CAN可定制) | |||
| 操作面板 | 7寸彩色觸摸屏,溫度曲線顯示\EXCEL 數據導出 | |||
| 傳感器 | PT100A級鉑電阻 | |||
| 保護裝置 | 加熱器雙溫保護，制冷系統統保護及電器過流過載保護等 | |||
| 外箱尺寸(W*H*D)cm | 110*212*175 | 120*232*225 | 110*212*175 | 120*232*225 |
| 電源 | 380V 50HZ | |||
| 保溫材質 | 玻璃纖維棉&聚氨酯 | |||
| 內箱材質 | SUS304不銹鋼 | |||
| 外箱材質 | 冷軋鋼板+噴塑 | |||
| 執行滿足標準 | GB/T 2423.1;GB/T 2423.2;GB/T 2423.3;GB/T 2423.4;GB/T 5170.2;GB/T 5170.5;GB/T 11158;GB/T 10589;GB/T 10592; GB/T 10586;IEC 60068 | |||
| 型 號 | GD-300-2-B1-LX | |
| 內箱尺寸(W*H*D) | 上層腔體cm | 85*60*60 |
| 下層腔體cm | 85*60*60 | |
| 溫度范圍 | -40℃~100℃? （-70℃可定制） | |
| 升溫速率 | （空載）(+20~150℃) 1℃/min（5~25℃可定制） | |
| 降溫速率 | （空載）(+20~-40℃)1℃/min（5~25℃可定制） | |
| 溫度均勻度 | ≤±1℃? （空載） | |
| 溫度波動度 | ≤±0.5℃ | |
| 溫度精度 | ≤±0.1℃ | |
| 視窗尺寸 cm | 300*450 | |
| 制冷劑 | R404A | |
| 測試孔 | φ100mm×1 | |
| 加熱器 | 電加熱 | |
| 風冷型冷凝器 | 翅片換熱器 | |
| 水冷型冷凝器 | 板/套/殼管式換熱器 | |
| 空氣循環 | 加長軸電機，不銹鋼離心風葉 | |
| 制冷方式 | 單級制冷 | |
| 壓縮機 | 品牌變頻壓縮機 | |
| 控制方式 | 分段模糊PID算法控制 | |
| 通信協議接口 | TCP/RS485 (CAN可定制) | |
| 操作面板 | 7寸彩色觸摸屏,溫度曲線顯示\EXCEL 數據導出 | |
| 傳感器 | PT100A級鉑電阻 | |
| 保護裝置 | 加熱器雙溫保護，制冷系統統保護及電器過流過載保護等 | |
| 外箱尺寸 (W*H*D)cm | 111*195*172 | |
| 電源 | 380V 50HZ | |
| 保溫材質 | 玻璃纖維棉&聚氨酯 | |
| 內箱材質 | SUS304不銹鋼 | |
| 外箱材質 | 冷軋鋼板+噴塑 | |
| 執行滿足標準 | GB/T 2423.1;GB/T 2423.2;GB/T 2423.3;GB/T 2423.4;GB/T 5170.2;GB/T 5170.5;GB/T 11158;GB/T 10589;GB/T 10592; GB/T 10586;IEC 60068-3-5 | |
| 型 號 | GD-200-2-B-CJ | GD-400-2-B-CJ | |
| 吊籃工作室尺寸(W*H*D)cm | 60*60*60 | 90*65*70 | |
| 沖擊溫度范圍 | 低溫 | -40~0℃ | |
| 高溫 | +60~+150℃ | ||
| 預熱區升溫速率 | （空載）5℃/min? （10~25℃可定制） | ||
| 預冷區降溫速率 | （空載）2℃/min? （5~25℃可定制） | ||
| 預冷區預冷范圍 | -10~-55℃ | ||
| 預熱區預熱范圍 | +60~+180℃ | ||
| 駐留時間 | ≥30min | ||
| 恢復時間 | ≤5min 恢復到±2℃以內 | ||
| 溫度波動度 | ≤1℃ | ||
| 駐留時間 | ≥30min | ||
| 吊籃轉換時間 | ≤10S | ||
| 視窗尺寸 cm | 300*450 | ||
| 制冷劑 | R404A/R23 | ||
| 加熱器 | 電加熱 | ||
| 風冷型冷凝器 | 翅片換熱器 | ||
| 水冷型冷凝器 | 套/殼管式換熱器 | ||
| 空氣循環 | 加長軸電機，不銹鋼離心風葉 | ||
| 制冷方式 | 復疊制冷 | ||
| 壓縮機 | 品牌變頻壓縮機 | ||
| 控制方式 | 分段模糊PID算法控制 | ||
| 通信協議接口 | TCP/RS485 (CAN可定制) | ||
| 操作面板 | 7寸彩色觸摸屏,溫度曲線顯示\EXCEL 數據導出 | ||
| 傳感器 | PT100A級鉑電阻 | ||
| 保護裝置 | 加熱器雙溫保護，制冷系統統保護及電器過流過載保護等 | ||
| 外型尺寸(W*H*D)cm | 149*219*257 | 179*239*257 | |
| 電源 | 380V 50HZ | ||
| 保溫材質 | 玻璃纖維棉&聚氨酯 | ||
| 內箱材質 | SUS304不銹鋼 | ||
| 外箱材質 | 冷軋鋼板+噴塑 | ||
| 執行滿足標準 | GB/T 2423.1、GB/T 2423.2、GJB 150.3A、GJB 150.4A、GB/T 5170 | ||

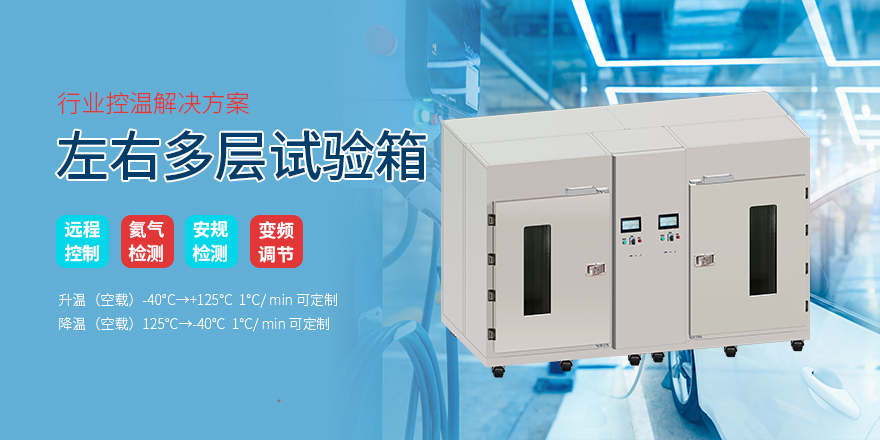

| 型 號 | GD-518-2-C-DC | |
| 內箱尺寸(W*H*D) | 左腔體cm | 60*69*147.5 |
| 右腔體cm | 60*69*147.5 | |
| 溫度范圍 | -70℃~150℃ | |
| 升溫速率 | （空載）-40℃→+125℃? 1℃/ min? （5~25℃可定制） | |
| 降溫速率 | （空載）125℃→-40℃? 1℃/ min? （5~25℃可定制） | |
| 溫度均勻度 | ≤±1℃? （空載） | |
| 溫度精度 | ≤±0.1℃ | |
| 制冷劑 | R404A/R23 | |
| 加熱器 | 電加熱 | |
| 風冷型冷凝器 | 翅片換熱器 | |
| 水冷型冷凝器 | 板/套/殼管式換熱器 | |
| 空氣循環 | 加長軸電機，不銹鋼離心風葉 | |
| 制冷方式 | 復疊制冷 | |
| 壓縮機 | 品牌變頻壓縮機 | |
| 控制方式 | 分段模糊PID算法控制 | |
| 通信協議接口 | TCP/RS485 (CAN可定制) | |
| 操作面板 | 7寸彩色觸摸屏,溫度曲線顯示\EXCEL 數據導出 | |
| 傳感器 | PT100A級鉑電阻 | |
| 保護裝置 | 加熱器雙溫保護，制冷系統統保護及電器過流過載保護等 | |
| 外箱尺寸 (W*H*D) cm | 357*238*175 | |
| 電源 | 380V 50HZ | |
| 保溫材質 | 玻璃纖維棉&聚氨酯 | |
| 內箱材質 | SUS304不銹鋼 | |
| 外箱材質 | 冷軋鋼板+噴塑 | |
| 執行滿足標準 | GB/T 2423.1;GB/T 2423.2;GB/T 2423.3;GB/T 2423.4;GB/T 5170.2;GB/T 5170.5;GB/T 11158;GB/T 10589;GB/T 10592; GB/T 10586;IEC 60068-3-5 | |

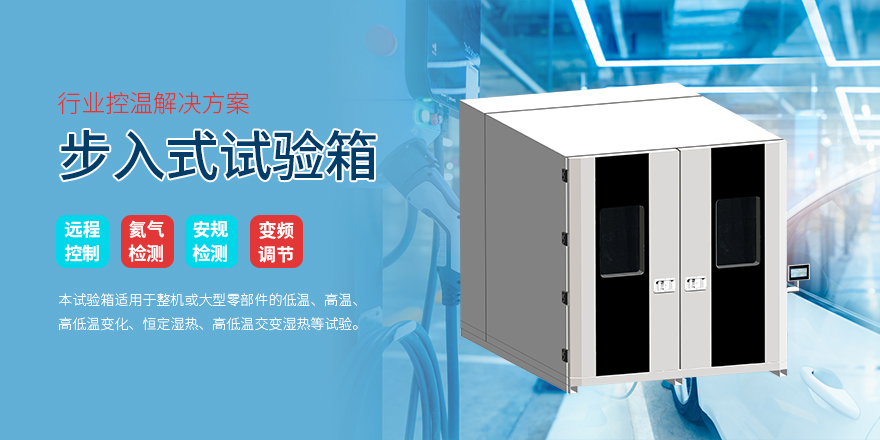

| 型 號 | GD-8000-C-BR | ||
| 內箱容積 | 8000L | ||
| 內箱尺寸(W*H*D) cm | 200*200*200 | ||
| 外箱尺寸 (W*H*D) cm | 224*242*350 | ||
| 溫度范圍 | -70~+150℃ | ||
| 溫度均勻度 | ≤±1℃? （空載） | ||
| 溫度波動度 | ≤1℃ | ||
| 溫度精度 | ≤±0.1℃ | ||
| 升溫速率 | （空載）1℃/min可調非線性;（5~25℃可定制） | ||
| 降溫速率 | （空載）1℃/min可調非線性;（5~25℃可定制） | ||
| 制冷劑 | R404A/R23 | ||
| 測試孔 | φ100mm×1 | ||
| 加熱器 | 電加熱 | ||
| 視窗尺寸? cm | 450*490（2個） | ||
| 風冷型冷凝器 | 翅片換熱器 | ||
| 水冷型冷凝器 | 套/殼管式換熱器 | ||
| 空氣循環 | 加長軸電機，不銹鋼離心風葉 | ||
| 制冷方式 | 復疊制冷 | ||
| 壓縮機 | 品牌變頻壓縮機 | ||
| 控制方式 | 分段模糊PID算法控制 | ||
| 通信協議接口 | TCP/RS485 (CAN可定制) | ||
| 操作面板 | 7寸彩色觸摸屏,溫度曲線顯示\EXCEL 數據導出 | ||
| 傳感器 | PT100A級鉑電阻 | ||
| 保護裝置 | 加熱器雙溫保護，制冷系統統保護及電器過流過載保護等 | ||
| 電源 | 380V 50HZ | ||
| 保溫材質 | 玻璃纖維棉&聚氨酯 | ||
| 內箱材質 | SUS304不銹鋼板 | ||
| 外箱材質 | 冷軋鋼板+噴塑 | ||
| 執行滿足標準 | GB/T 2423.1、GB/T 2423.2、GJB 150.3A、GJB 150.4A、GB/T 5170 |
